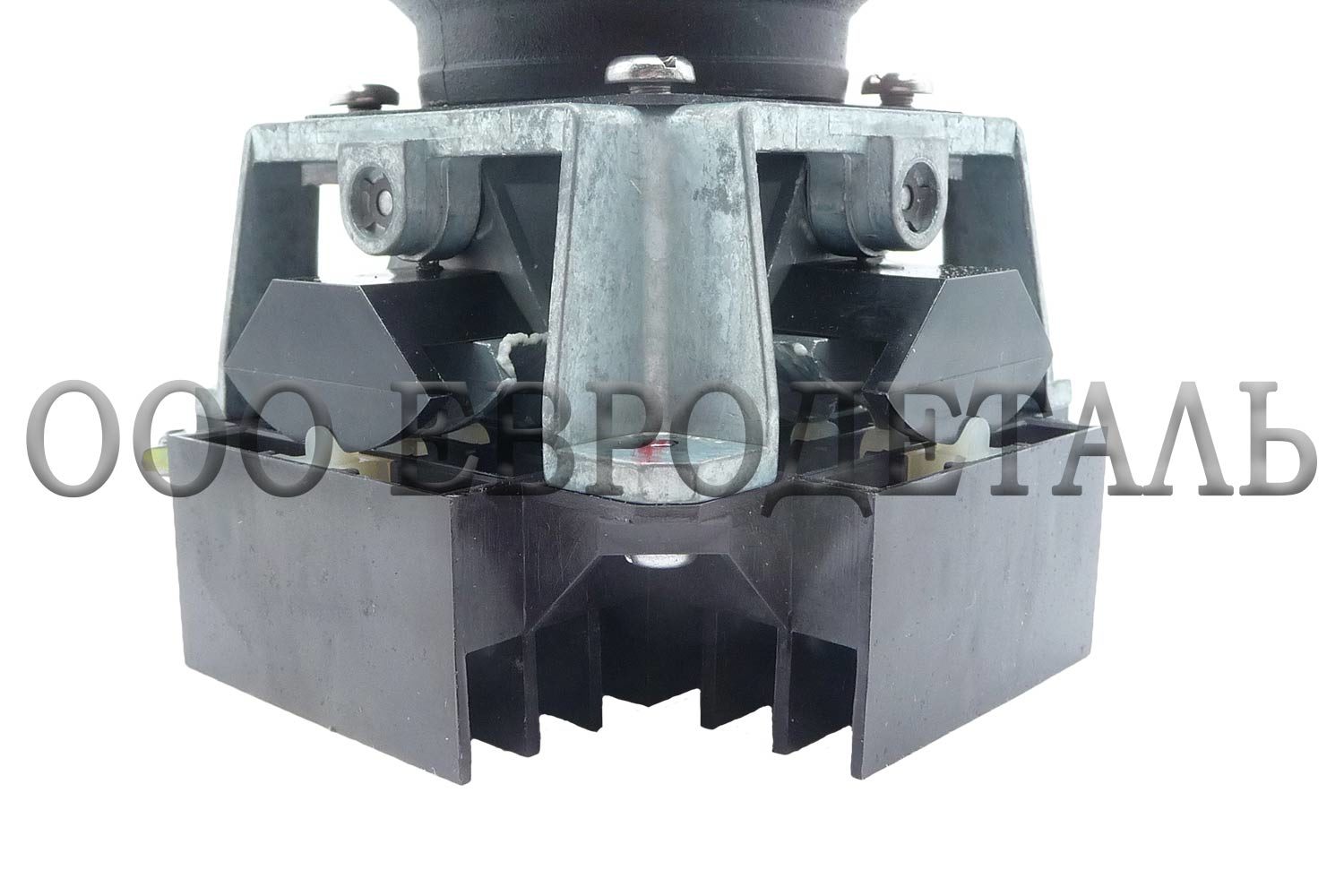

Джойстик (Командоконтроллер) XKBA-36300 (XKBA36300)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ ДЖОЙСТИКА XKBA-36300 (XKBA36300)

Описание командоконтроллера (джойстика) XKBA-36300 (XKBA36300)

XKBA-36300 – командоконтроллер с  заданной схемой, с двумя контактами в направлении АВ ↕.

Данный тип контроллеров разработан для управления грузоподъемным оборудованием для легкого режима работы и перегрузки материалов. Предназначен для применения в переносных пультах.

Управляющий рычаг:
— Длина: 130 мм. Отклонение в направлении АВ ↕ не более 28°

Направляющая рычага:
— Универсальная и варьируемая
— Путём добавления к универсальной направляющей полунаправляющих, задаваемых буквой, вы можете выбрать 9 основных комбинаций

Рукоятка:

1. Рукоятка со встроенной выступающей кнопкой (размыкается при отпускании кнопки или рукоятки)


Позиции электрических контактов:
— Не более 3 позиций в каждом направлении.

Перемещения рычага:
— Ступенчатое перемещение, с возвратом рычага в ноль (не более трех ступеней в направлении АВ ↕ (12°, 20°, 28°))

Электрические контакты:

Блоки контактов, используемые для выполнения схемы, расположены в моноблочной сборке

Используются следующий тип блоков:
— Блок с четырьмя контактами на одно перемещение + 1 контакт нулевой (центральной) позиции

Для данного типа блоков возможна установка дополнительного контакта, функция которого зависит от выбранного типа рукоятки

Установка потенциометра:

— Не более одного потенциометра на перемещение при использовании схемы с четырьмя контактами на перемещение + 1 контакт нулевой (центральной) позиции.

Габаритно-присоединительные размеры XKBA-36300
