Джойстик (Командоконтроллер) XKBA

Крановый джойстик (Командоконтроллер) XKBA

Джойстик для крана серии XKBA предназначен для легкого режима работы.


— Номинальный рабочий ток
— 10А



— Номинальное напряжение
— 380V(440V)



— Температура окружающего воздуха
— -20+70°С



— Частота тока
— 50 (60) Гц



— Степень защиты
— IP54




Фото XKBAТехнические характеристикиСхема условных обозначенийГабаритно-присоединит. размеры



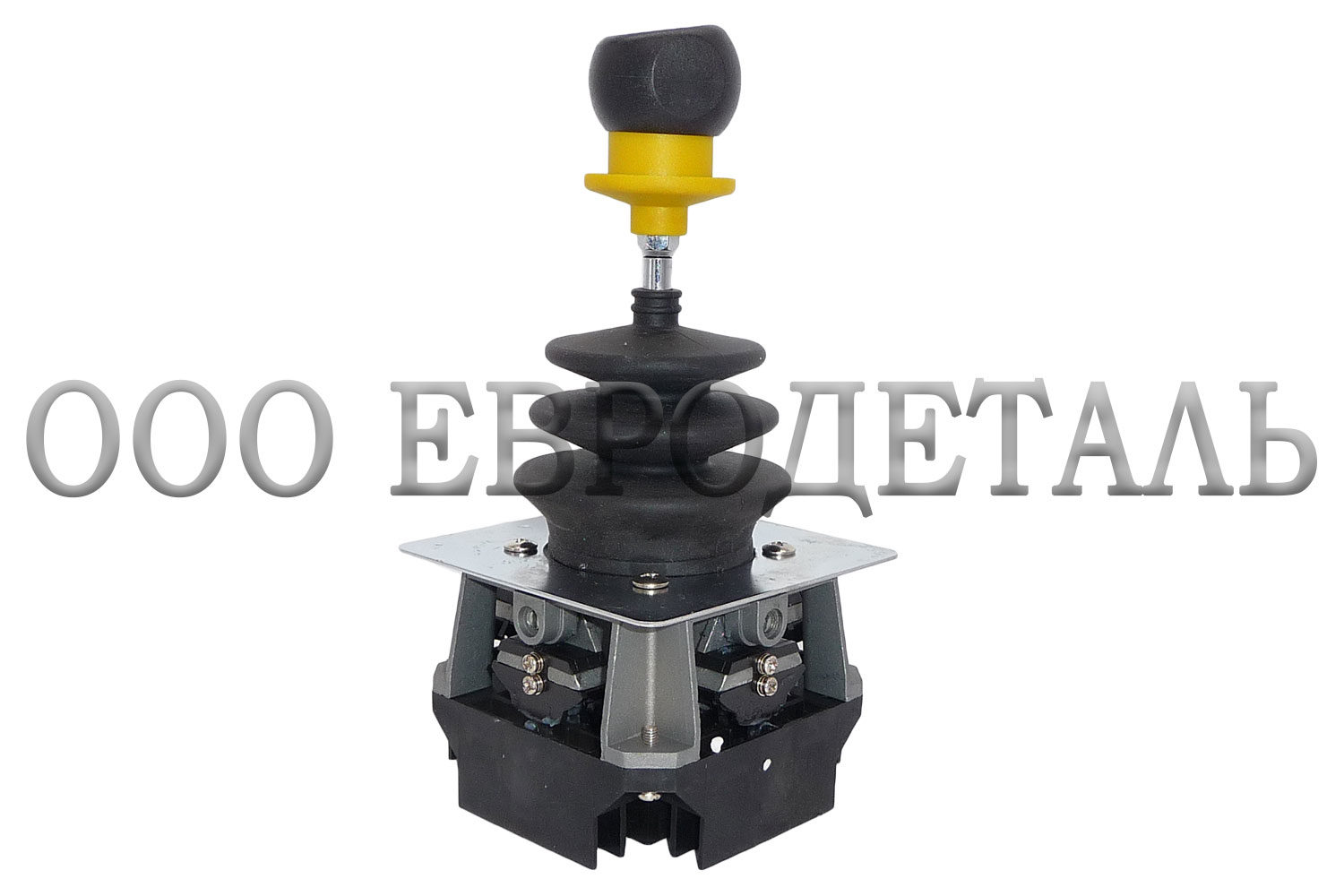

Джойстик-XKBA-31330

XKBA-31300

Техническое описание джойстика XKBA-31300 (XKBA31300)



— Модель
— Однополюсная (АВ) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— Простая + электрич. блокировка в нулевом положении



— Перемещение рукоятки
— Одноосное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Ступенчатое перемещение



— Возврат в нулевое положение
 — Есть



— Наличие потенциометра
 — Нет




Техническое описание джойстика XKBA-31330 (XKBA31330)



— Модель
— Двухполюсная (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— Простая + электрич. блокировка в нулевом положении



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Ступенчатое перемещение



— Возврат в нулевое положение
 — Есть



— Наличие потенциометра
 — Нет






Джойстик-XKBA-31330

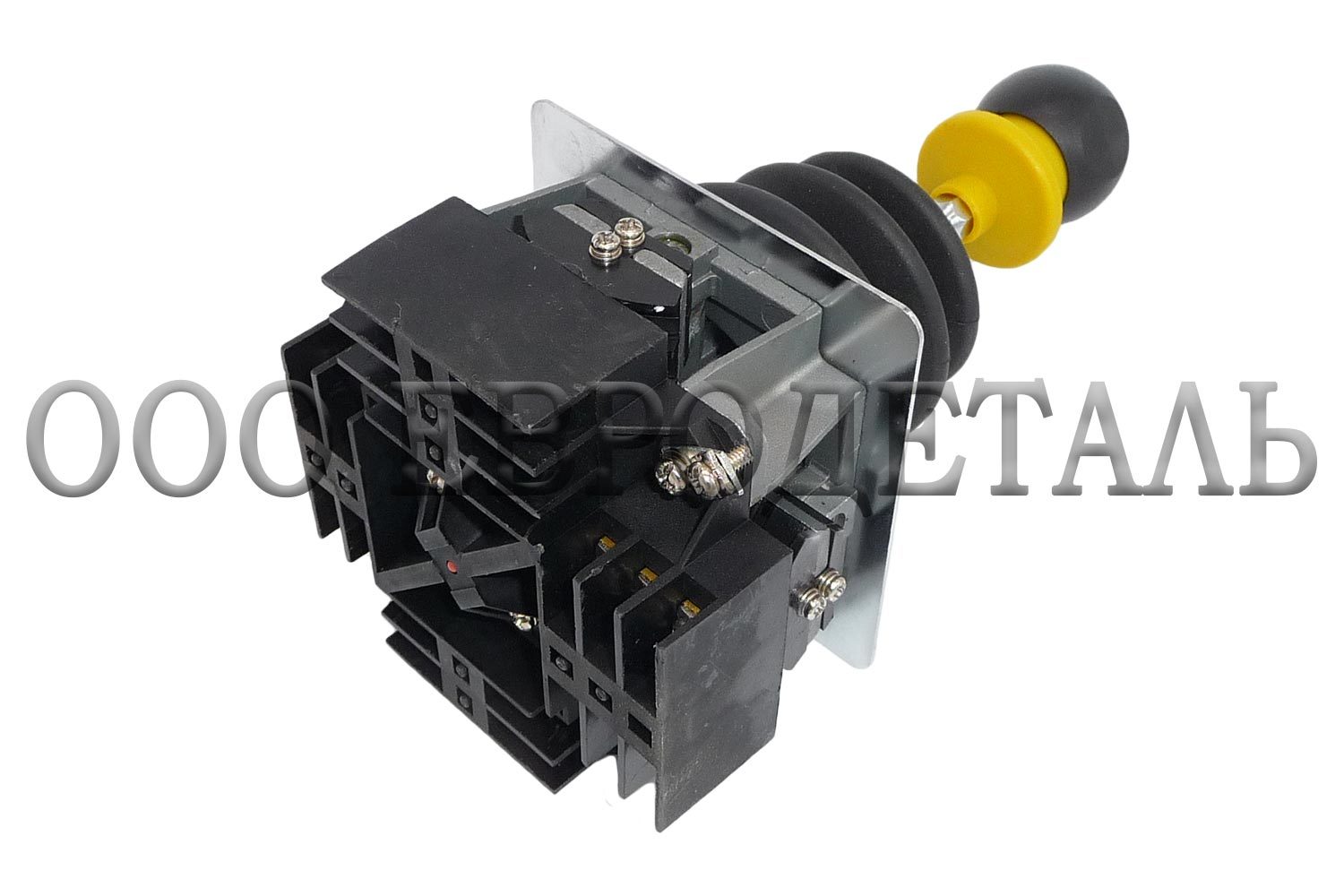

XKBA-31220

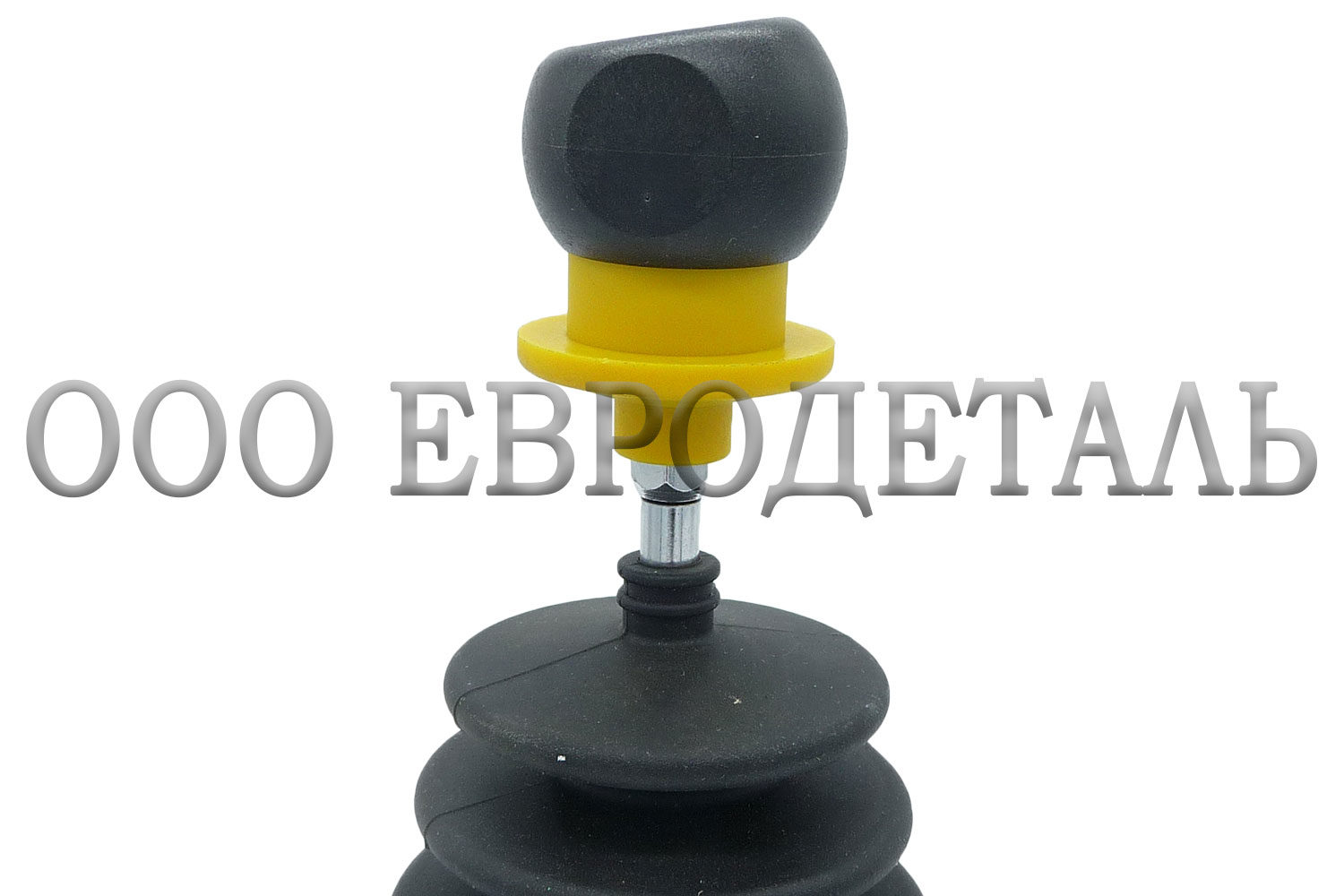

Техническое описание джойстика XKBA-31220 (XKBA31220)



— Модель
— Двухполюсная (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— Простая + электрич. блокировка в нулевом положении



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Бесступенчатое перемещение



— Возврат в нулевое положение
 — Есть



— Наличие потенциометра
 — Нет




Техническое описание джойстика XKBA-31227 (XKBA31227)



— Модель
— Двухполюсный (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— Простая + электрич. блокировка в нулевом положении



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Бесступенчатое перемещение



— Возврата в нулевое положение
 — Есть



— Наличие потенциометра
 — Есть, на перемещение АВ








Джойстик-XKBA-31300

XKBA-31110

Техническое описание джойстика XKBA-31110 (XKBA31110)



— Модель
— Двухполюсная (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— Простая + электрич. блокировка в нулевом положении



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Ступенчатое перемещение, с фиксацией операции



— Возврат в нулевое положение
 — Нет



— Наличие потенциометра
 — Нет






XKBA-36300

Техническое описание джойстика XKBA-36300 (XKBA36300)



— Модель
— Однополюсная (АВ) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— с выст. кнопкой, в опущенном положении контакт открыт



— Перемещение рукоятки
— Одноосное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Ступенчатое перемещение



— Возврата в нулевое положение
 — Есть



— Наличие потенциометра
 — Нет




Техническое описание джойстика XKBA-36330 (XKBA36330)



— Модель
— Двухполюсный (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— с выст. кнопкой, в опущенном положении контакт открыт



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Ступенчатое перемещение



— Возврата в нулевое положение
 — Есть



— Наличие потенциометра
 — Нет




Техническое описание джойстика XKBA-36220 (XKBA36220)



— Модель
— Двухполюсный (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— с выст. кнопкой, в опущенном положении контакт открыт



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Бесступенчатое перемещение



— Возврата в нулевое положение
 — Есть



— Наличие потенциометра
 — Нет








XKBA-36110

Техническое описание джойстика XKBA-36110 (XKBA36110)



— Модель
— Двухполюсный (AB+CD) с заранее определенной схемой



— Блок-контакты
— Блок с четырьмя контактами + 1 нулевой контакт



— Рукоятка
— с выступ. кнопкой, в опущенном полож. контакт открыт



— Перемещение рукоятки
— Крестообразное



— Крепление
— Клеммы с винтовым креплением



— Перемещение рычага
— Ступенчатое перемещение, с фиксацией



— Возврата в нулевое положение
 — Нет



— Наличие потенциометра
 — Нет






Описание командоконтроллера (джойстика) XKBA

XKBA – командоконтроллер с  заданной либо варьируемой схемой, с двумя контактами в каждом направлении.

Данный тип контроллеров разработан для управления грузоподъемным оборудованием для легкого режима работы и перегрузки материалов. Предназначен для применения в переносных пультах.

Имеет два исполнения:
1.XKB A — Командоконтроллер с заранее установленной, неизменяемой схемой.
2.XKB E — Командоконтроллер с варьируемой схемой.

Управляющий рычаг:
— Длина: 130 мм. Отклонение в любом направлении: не более 28°

Направляющая рычага:
— Универсальная и варьируемая
— Путём добавления к универсальной направляющей полунаправляющих, задаваемых буквой, вы можете выбрать 9 основных комбинаций

Рукоятки:

  1. Простая рукоятка с контактом нулевой (центральной) позиции (замкнут при нуле)
  2. Рукоятка с механической блокировкой нулевой (центральной) позиции + контакт (замкнут при нуле)
  3. Рукоятка с аварийной кнопкой с контактом (размыкается при отпускании рукоятки)
  4. Рукоятка со встроенной «»заподлицо»»кнопкой (размыкается при отпускании кнопки или рукоятки)
  5. Рукоятка со встроенной выступающей кнопкой (размыкается при отпускании кнопки или рукоятки)

Позиции электрических контактов:
— Не более 3 позиций в каждом направлении.

Виды перемещения рычага:
— Ступенчатые позиции, с фиксированием операции (не более трех ступеней в каждом направлении (12°, 20°, 28°))
— Ступенчатые позиции, с операцией пружинного возврата в ноль (не более трех ступеней в каждом направлении (12°, 20°, 28°))
— Бесступенчатое перемещение, с операцией пружинного возврата в ноль (максимальное перемещение – 28° в каждом направлении)

Электрические контакты:

Блоки контактов, используемые для выполнения схемы, расположены в моноблочной сборке

Используются 2 типа:
1 . Блок с четырьмя контактами на одно перемещение
2. Блок с четырьмя контактами на одно перемещение + 1 контакт нулевой (центральной) позиции

Для обоих типов возможна установка дополнительного контакта, функция которого зависит от выбранного типа рукоятки

Установка потенциометра:

— Не более двух потенциометров на одно перемещение при использовании схемы с четырьмя контактами на перемещение
— Не более одного потенциометра на перемещение при использовании схемы с четырьмя контактами на перемещение + 1 контакт нулевой (центральной) позиции.

Установочные размеры командоконтроллера XKBA


Комплектующие джойстика ХКВА
