Катушки электромагнитов серии ТКП

Катушки электромагнитов серии ТКП

Катушки серии ТКП устанавливаются в колодочных тормозах серии ТКП и ТКПМ


Катушки параллельного возбуждения (шунтовые)

— Номинальное напряжение
— 110В, 220В, 440В



— Режим работы
— ПВ=20%, ПВ=40%, ПВ=100%



Катушки последовательного возбуждения (токовые, сериосные)

— Номинальный ток
— от 70 до 1400А



— Режим работы
— ПВ от 15 до 40%




Описание катушек ТКПТехнические характеристики катушек ТКПГабаритно-присоединительные размеры

Техническое описание катушек ТКП-400



— Применение
— Тормоз ТКП-400



— Диаметр шкива тормоза, мм
— 400мм



— Возбуждение
— Параллельное / Последовательное



— Род тока
— Постоянный



— Масса, кг
 — Не более 16кг

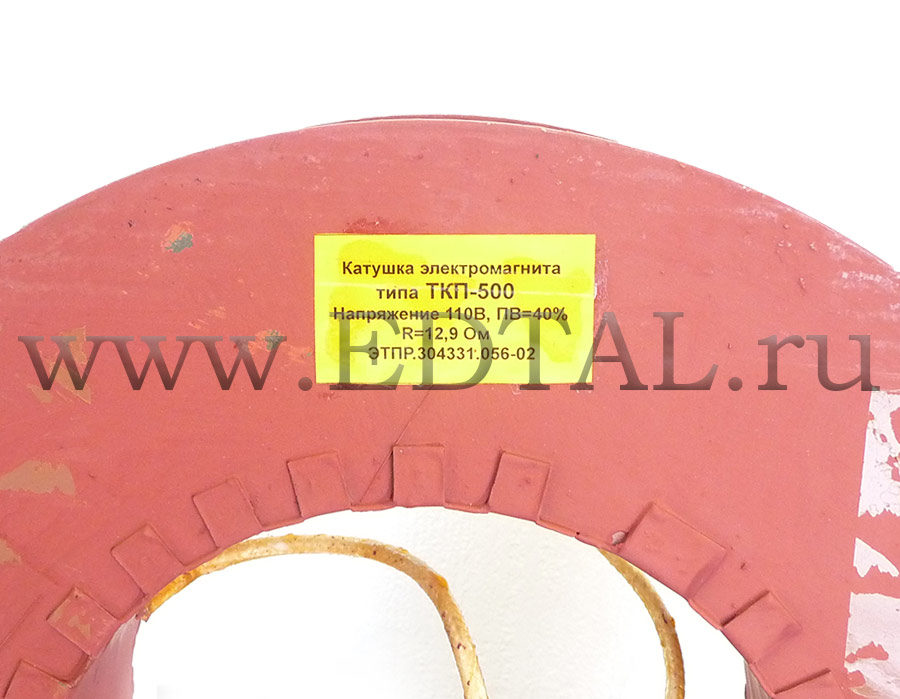

Техническое описание катушек ТКП-500



— Применение
— Тормоз ТКП-500



— Диаметр шкива тормоза, мм
— 500мм



— Возбуждение
— Параллельное / Последовательное



— Род тока
— Постоянный



— Масса, кг
 — Не более 28кг




Техническое описание катушек ТКП-600



— Применение
— Тормоз ТКП-600



— Диаметр шкива тормоза, мм
— 600мм



— Возбуждение
— Параллельное / Последовательное



— Род тока
— Постоянный



— Масса, кг
 — Не более 37кг




Техническое описание катушек ТКП-700



— Применение
— Тормоз ТКП-700



— Диаметр шкива тормоза, мм
— 700мм



— Возбуждение
— Параллельное / Последовательное



— Род тока
— Постоянный



— Масса, кг
 — Не более 55кг




Техническое описание катушек ТКП-800



— Применение
— Тормоз ТКП-800



— Диаметр шкива тормоза, мм
— 800мм



— Возбуждение
— Параллельное / Последовательное



— Род тока
— Постоянный



— Масса, кг
 — Не более 80кг




Описание катушек электромагнитов серии ТКП

Катушки ТКП изготавливает в соответствии с техническими условиями предприятия ТУ ЭТПР-001-2000.
Данные катушки предназначены для установки в электромагниты колодочных тормозов постоянного тока серии ТКП с диаметром шкива от 400 до 800мм в районах с умеренным климатом (исполнение У2), тропическим и холодным климатом (исполнение 02) по ГОСТ 15150-69.

Катушки ТКП параллельного включения (напряжения, шунтовые)

Катушки параллельного включения, их еще называют шунтовые, рассчитаны на работу при номинальном напряжении 11ОВ и режимом работы ПВ=25%.
Если необходимо, чтобы катушки работали при напряжениях 220 и 440В в режимах ПВ=25, 40 и 100%, или при напряжении 110В в режимах ПВ=40 и 100% последовательно с катушкой необходимо включить добавочные резисторы.
Обмоточные данные катушек приведены в табл.1.

Тип Размер
провода, мм
Число витков Сопротивление при
200С, Ом
Масса
провода, кг
ТКП-400 1,25 1520 15,2 13
ТКП-500 1,5 1520 12,9 22,6
ТКП-600 1,7 1350 10,3 30
ТКП-700 2,12 1176 6,9 46
ТКП-800 1,5*3,15 1100 5,75 67



В катушках ТКП применяется медный обмоточный провод с допустимой рабочей температурой изоляции 155°C

Катушки последовательного возбуждения (токовые, сериосные)

Катушки последовательного возбуждения, иногда их называют токовые или сериосные, изготавливаются на номинальные токи от 70 до 1400А при ПВ от 15 до 40%. Они имеют жесткие выводы. Обмотка выполняется их медных шин и лент. В остальном конструкции катушек последовательного возбуждения аналогичны конструкциям катушек параллельного включения

Установочные размеры катушек электромагнитов серии ТКП

Чертеж-Катушка-электромагнита-ТКП

Конструкция состоит из обмотки 1, намотанной каркас 2. На каркасе предусмотрены две бобышки 3, предназначенные для фиксации катушки. Катушки поставляются с гибкими выводами, по отдельным заказам могут поставляться с жесткими выводами. Катушки пропитывается термостойким лаком.



Масса, габаритные и установочные размеры

Тип катушки D1, мм,
не менее
D2, мм D3, мм,
не более
H, мм
не более
Масса, кг
не более
ТКП-400 161 230 287 94 16
ТКП-500 186 300 366 86 28
ТКП-600 221 360 428 88 37
ТКП-700 256 435 504 88 55
ТКП-800 311 500 572 88 80



Купить катушки электромагнитов серии ТКП Вы можете обратившись к нам по телефону
+7 (812) 906-47-87 или же направив нам письмо на электронную почту – sales@edtal.ru
