Щеткодержатели крановые МТ

Щеткодержатели крановые МТ

Крановые щеткодержатели МТ —  элемент узла токосъема кранового электродвигателя.




— Применение
— Крановые электродвигатели



— Тип двигателя
— MTH, MTF, 4MT, 4MTM



— Габарит двигателя
— 0-7 габ.



— Метод производства
— Стальная штамповка



— Материал
— Сталь



— Давление пружины
— Нерегулируемое



— Марка электрощетки
— МГ / М1А



— Страна производитель
— Россия




Описание крановых щеткодержателейТехнические характеристикиГабаритно-присоединительные размеры

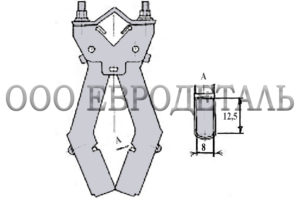

ЩЕТКОДЕРЖАТЕЛЬ КРАНОВЫЙ МТ 0-2 ВЕЛИЧИНЫ 8х10, 8х12,5



— Применение
— Крановые электродвигатели 0-2 величины



— Размер окна под электрощетку, мм
— 8х10 / 8х12,5мм



— Марка электрощетки
— М1А, МГ 8*10(12,5)*32 К1



— Чертеж разработчика
— ТИБЛ.685122.029СБ



— Масса, кг
— 0,1 кг




ЩЕТКОДЕРЖАТЕЛЬ КРАНОВЫЙ МТ 3 ВЕЛИЧИНЫ 10х25



— Применение
— Крановые электродвигатели 3 величины



— Размер окна под электрощетку, мм
— 10х25мм



— Марка электрощетки
— М1А, МГ 10*25*32 К1



— Чертеж разработчика
— ТИБЛ.685122.054-002



— Масса, кг
— 0,2 кг




ЩЕТКОДЕРЖАТЕЛЬ КРАНОВЫЙ МТ 4-5 ВЕЛИЧИНЫ 12,5х32



— Применение
— Крановые электродвигатели 4-5 величины



— Размер окна под электрощетку, мм
— 12,5х32мм



— Марка электрощетки
— М1А, МГ 12,5*32*40 К1



— Чертеж разработчика
— 5ТД.112.004СБ



— Масса, кг
— 0,3 кг




ЩЕТКОДЕРЖАТЕЛЬ КРАНОВЫЙ МТ 6-7 ВЕЛИЧИНЫ 16х40/50



— Применение
— Крановые электродвигатели 6-7 величины



— Размер окна под электрощетку, мм
— 16х40 / 16х50мм



— Марка электрощетки
— М1А, МГ 16*40(50)*50 К1-7



— Чертеж разработчика
— ГАЕИ.301.521.007



— Масса, кг
— 0,4 кг






Описание крановых щектодержателей

Щеткодержатели крановые — элемент конструкции кранового электродвигателя, обеспечивающий контакт щетки с коллектором или контактным кольцом и состоящий из:
— Обоймы щеткодержателя — элемент щеткодержателя, охватывающий и направляющий щетку.
— Системы нажатия — узел щеткодержателя, состоящий из:
1) устройства, создающего нажатие — пружина;
2) устройства, передающего нажатие — рычаг;
3) устройства, обеспечивающего непосредственное нажатие на щетку — токопроводящее/токонепроводящее устройство;
4) изолирующего устройства.
Элемента крепления — элемент конструкции кранового щеткодержателя, предназначенного для крепления щеткодержателя в электрической машине. В данном случае используется крепление щеткодержателя на палец.

Размеры (габаритность) крановых щеткодержателей

В зависимости от габаритности, крановые электродвигатели подразделяются на 8 основных величин, от 0-ой до 7-ой. В связи с этим и крановые щеткодержатели имеют различные величины. Но в отличие от электродвигателей, щеткодержатели делятся на 4 величины, а не на 8 как двигатели, а именно:
1.Щеткодержатель крановый МТ 0-2 величины (8*10 / 8*12,5)
2.Щеткодержатель крановый МТ 3 величины (10*25)
3.Щеткодержатель крановый МТ 4-5 величины (12,5*32)
4.Щеткодержатель крановый МТ 6-7 величины (16*40 / 16*50)



Обойма (окно) щеткодержателя т.е. место куда устанавливают электрощетку так же имеет свои типоразмеры:
1.Щеткодержатели крановые 0, 1 и 2 величины имеют окно для установки электрощетки с размером 8*10 или 8*12,5мм. Ширина окна настраивается регулировочным болтом.
2.Щеткодержатели крановые 3 величины имеют размер окна для установки электрощетки 10*25мм;
3.Щеткодержатели крановые 4 и 5 величины имеют одинаковые размеры. Размер окна под электрощетку 12,5*32мм;
4.Щеткодержатели крановые 6 и 7 величины также имеют одинаковые размеры. Возможны 2 вида исполнения под два вида электощеток, 16*40 или 16*50мм. Ширина окна настраивается регулировочным болтом.



Состав узла токосъема на 1 двигатель:
Щеткодержатель            — 3 шт.
Щетка                                — 6 шт
Контактные кольца        — 3 шт.



Щеткодержатель Тип двигателя Мощность двигателя, кВт

Щеткодержатель крановый МТ 0-2 величины

Размер окна 8*10 / 8*12,5

MTF(H)-0ХХ

(4МТ112)

1,4-37,75

MTF(H)-1ХХ

(4МТ132)

3-5,5

MTF(H)-2ХХ

(4МТ160)

7-15

Щеткодержатель крановый МТ 3 величины

Размер окна 10*25

MTF(H)-3ХХ 7,5-30

Щеткодержатель крановый МТ 4-5 величины

размер окна 12,5*32

MTF(H)-4ХХ

(4MT-200)

15-55

MTF(H)-5ХХ

(4MT-225)

28-55

Щеткодержатель крановый МТ 6-7 величины

размер окна 16*40 / 16*50

MTF(H)-6ХХ

(4MT-280)

45-118

MTF(H)-7ХХ

(4MT-355 4МТ400)

100-200

Страница в разработке

Купить щеткодержатели крановые МТ Вы можете обратившись к нам по телефону
+7 (812) 906-47-87 или же направив нам письмо на электронную почту – sales@edtal.ru
