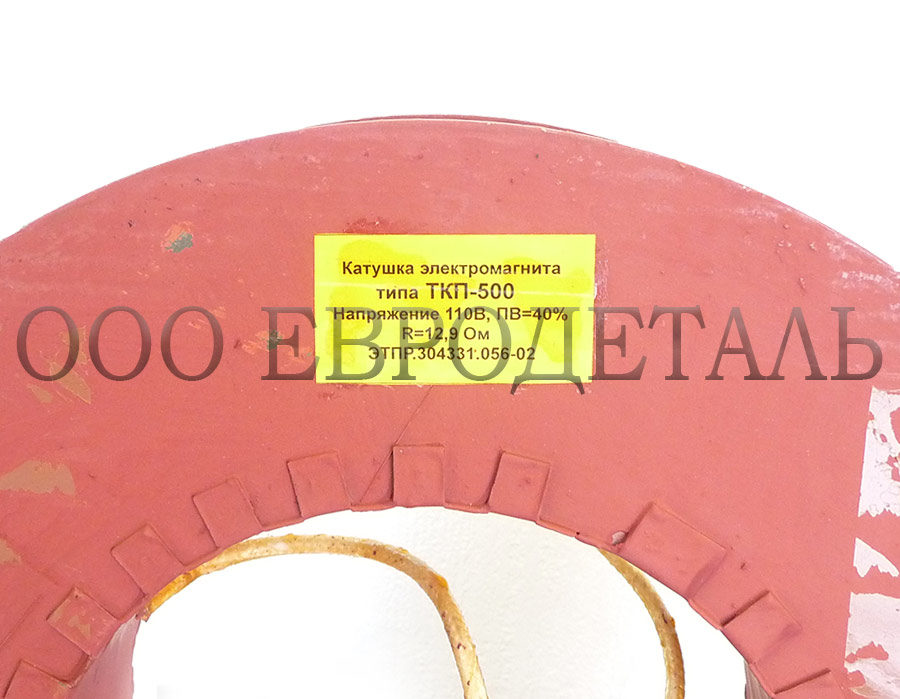

Катушка электромагнита ТКП-500

Описание катушек электромагнитов ТКП-500

Катушки ТКП-500 изготавливает в соответствии с техническими условиями предприятия ТУ ЭТПР-001-2000.
Данные катушки предназначены для установки в электромагниты колодочных тормозов постоянного тока серии ТКП с диаметром шкива 500мм в районах с умеренным климатом (исполнение У2), тропическим и холодным климатом (исполнение 02) по ГОСТ 15150-69.

Катушки ТКП-500 параллельного включения (напряжения, шунтовые)

Катушки ТКП-500 параллельного включения, их еще называют шунтовые, рассчитаны на работу при номинальном напряжении 11ОВ и режимом работы ПВ=25%.
Если необходимо, чтобы катушки работали при напряжениях 220 и 440В в режимах ПВ=25, 40 и 100%, или при напряжении 110В в режимах ПВ=40 и 100% последовательно с катушкой необходимо включить добавочные резисторы.
Обмоточные данные катушек приведены в табл.1.

В катушках ТКП-500 применяется медный обмоточный провод с допустимой рабочей температурой изоляции 155°C

Катушки ТКП-500 последовательного возбуждения (токовые, сериосные)

Катушки ТКП-500 последовательного возбуждения, иногда их называют токовые или сериосные, изготавливаются на номинальные токи от 70 до 1400А при ПВ от 15 до 40%. Они имеют жесткие выводы. Обмотка выполняется их медных шин и лент. В остальном конструкции катушек последовательного возбуждения аналогичны конструкциям катушек параллельного включения

Установочные размеры катушек электромагнитов ТКП-500

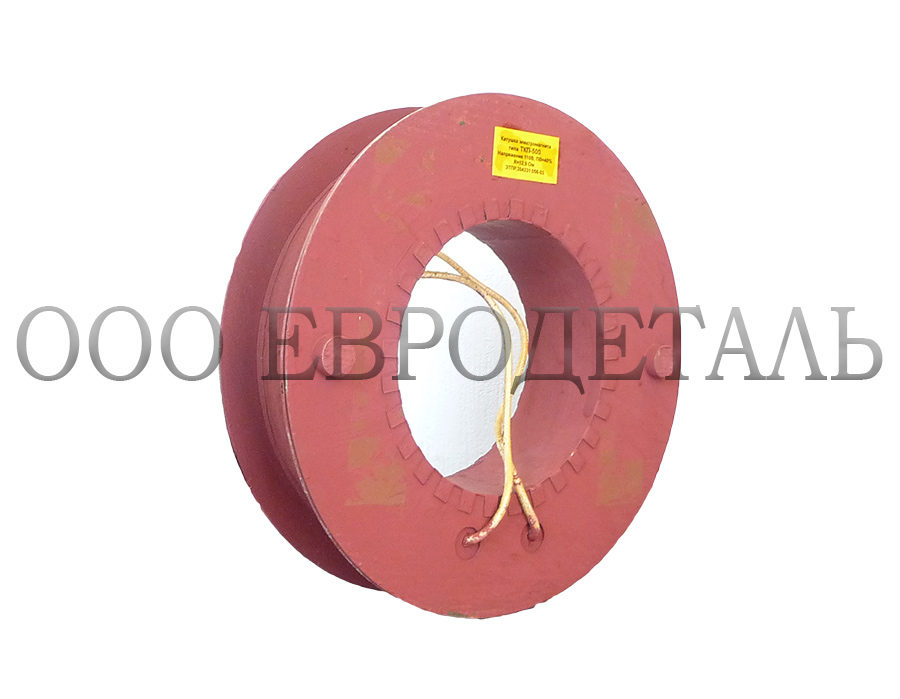

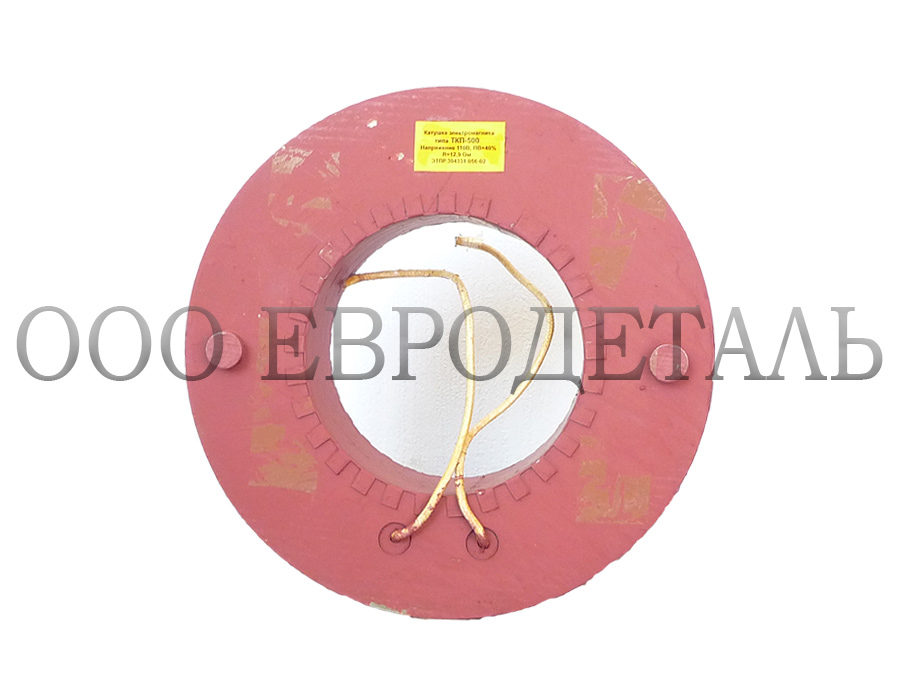

Конструкция состоит из обмотки 1, намотанной каркас 2. На каркасе предусмотрены две бобышки 3, предназначенные для фиксации катушки. Катушки поставляются с гибкими выводами, по отдельным заказам могут поставляться с жесткими выводами. Катушки пропитывается термостойким лаком.

Масса, габаритные и установочные размеры
