Сиденье машиниста У7930.04А7

Описание сиденья машиниста (кресло-крановщика) У7930.04А7

Сиденье унифицированное для строительных и дорожных машин.

Обозначение:
— Сиденье машиниста У7930.04А7 — сиденье на основании с пружинной подвеской и гидравлическим амортизатором.
Обозначение модификаци:
— У7930.04-01 — сиденье с подлокотниками, с пружинной подвеской и гидравлическим амортизатором.
— У7930.04А1 — сиденье без подвески.
— У7930.04А1-01 — сиденье с подлокотниками без подвески.
— У7930.04А7 — сиденье на основании с пружинной подвеской и гидравлическим амортизатором.
— У7930.04Б (ткань) — сиденье с пружинной подвеской и гидравлическим амортизатором.
— У7930.04Б-01 — сиденье с подлокотниками, с пружинной подвеской и гидравлическим амортизатором.
— У7930.04Б-01 (ткань) — сиденье с подлокотниками, с пружинной подвеской и гидравлическим амортизатором.
— У7930.04В-01 — сиденье с подлокотниками без основания и без подвески.
— У7930.04В3 — сиденье без подвески с оградительными поручнями.

Сиденье предназначено для установки в кабинах и на рабочих площадках машинистов строительных, дорожных и прочих машин в соответствии с требованиями ТУ 206 РФ 21-05-11

Устройство и принцип работы

Сиденье машиниста У7930.04А7 имеет следующие регулировки:
— Вертикальную
— Горизонтальную
— Угла наклона спинки
— Регулировку под массу машиниста
Подушки сиденья У7930.04А7 изготовлены из пенополиуретана ППУ и обтянуты чехлами из воздухопроницаемой искусственной кожи (винилиискожа)

Подготовка сиденья У7930.04А7 к работе

Сиденья поставляются готовыми к работе. Крепление сидений к полу кабины или к выступающим частям осуществляется четырьмя болтами. Размеры между осями отверстий для крепления сидений указаны на рисунке.
При установке сиденье должно быть надежно законтрено на полу кабины.
Для регулировки положения вперед или назад (горизонтальная регулировка) необходимо нажать на ручку фиксатора и переместить сиденье в нужное положение. Стопорение происходит при отпускании ручки фиксатора.
Для регулировки угла наклона спинки следует отвернуть ручку, установить необходимый угол наклона спинки и зафиксировать это положение ручкой.
Для регулировки подлокотников при помощи двух винтов установить необходимое по высоте положение подлокотников и затянуть контргайки. Подлокотники при необходимости можно одновременно или раздельно (в зависимости от модификации сиденья) откинуть назад в нерабочее положение.

Условия хранения сидений У7930.04А7

Хранить сиденья в неотапливаемом помещении и под навесами в макроклиматических районах с умеренным и холодным климатом с группой условий хранения С и Ж по ГОСТ 15150-69

Техническое обслуживание сидений У7930.04А7

Периодически (один раз в месяц) необходимо проверять состояние и работоспособность следующих узлов и деталей сиденья:
— Надежность болтовых соединений
— Состояние и крепление амортизатора
— Наличие смазки солидолом жировым УС-2 ГОСТ 1033-79 в направляющих узлах
— Наличие смазки солидолом жировым УС-2 ГОСТ 1033-79 между рукояткой пружины и подвеской

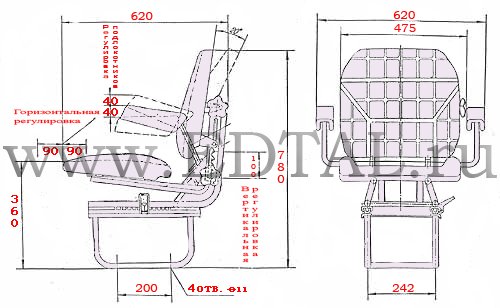

Габаритно-присоединительные размеры кресла У7930.04А7
