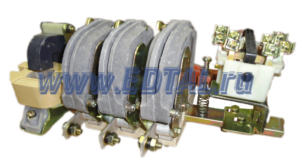

Контактор КТ-6043

Электромагнитный контактор КТ-6043 380В / 220В

 Контактор КТ-6043

— Количество полюсов — 3

— Номинальный рабочий ток — 400А

— Номинальное напряжение — 380V

— Напряжение катушки управления (В) — 220/380В

— Износостойкость контакторов — 6,3 млн циклов

— Категория применения контакторов — АС-3, АС-4

— Пример заказа — Контактор КТ-6043, 400А, 380В — 3шт.

Технические характеристики КТ-6043Схема условных обозначенийГабаритно-присоединительные размеры

1.Назначение контактора КТ-6043.

Электромагнитные контакторы  серии КТ-6043 предназначены для коммутации электроприемников, для замыкания и размыкания электрических цепей напряжением до 660 В переменного тока частотой 50-60 Гц. Данный вид контакторов используется в крановом оборудовании, в металлургическом, сталелитейном производствах, на подстанциях и других отраслях.
Контакторы предназначены для работы в следующих условиях:
— высота над уровнем моря не более 2000 м;
— номинальные факторы внешней среды по ГОСТ 15150 и ГОСТ 15543.1;
— окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры контакторов в недопустимых пределах;
— отсутствие непосредственного воздействия солнечной радиации;
— вибрационные нагрузки с частотой 25 Гц при ускорении 0,7g;
— ударные нагрузки при ускорении 3g с частотой 40…80 ударов в минуту в течение 1…10 мс.

2.Технические характеристики контактора КТ-6043.

Табл.1

Тип контактора  Параметры главной

цепи

Параметры включающей

катушки

номинальный

ток, А

род тока номинальное

напряжение, В

КТ-6043Б 400А переменный 220/380В

Контакторы предназначены для работы в различных режимах работы:
— продолжительном
— прерывисто-продолжительном
— повторно-кратковременном
— кратковременном
В прерывисто-продолжительном режиме контактор допускает работу при номинальном токе с периодом нагрузки без отключения не более 8 ч.
Значение относительной продолжительности включения (ПВ) для повторно-кратковременного режима работы контакторов — 40% и частоте не более 150 включений в час.
Длительность рабочего периода для кратковременного режима работы — 30 мин.
Контакторы изготавливаются с передним присоединением внешних проводников, имеют два размыкающих и два замыкающих контакта вспомогательной цепи.
Контакторы допускают работу при напряжении на зажимах главной цепи до 1,1 ее номинального напряжения и на зажимах цепи управления — от 0,85 до 1,1.
Допустимая температура нагрева катушек контактора для изоляции класса Т — 160°С.
Допустимая температура нагрева провода ПРКА, используемого для из-готовления короткозамкнутого витка электромагнитной системы, — 180ºС.
Механическая износостойкость контакторов.
— 6,3 млн циклов для главных контактов контакторов КТ-6043Б
— 1,6 млн циклов для вспомогательных контактов.
Контакторы должны выдерживать указанное число включений-отключений если соблюдаются условия ухода за ними, что предусматривается эксплуатационной документацией. Требование не распространяется на главные, вспомогательные контакты и включающие катушки при их замене.
После смены деталей, подвергшихся воздействию дуги, контакторы пригодны к дальнейшей работе.
Два однотипных контактора с одинаковым номинальным током допускают установку механической блокировки, исключающей одновременное включение двух контакторов.
Механическая износостойкость механически сблокированных контакторов — не менее 0,5 числа циклов механической износостойкости каждого контактора.
Конструкция контакторов предусматривает возможность проведения технического обслуживания и выполнения замены главных и вспомогательных контактов.

Потребляемая мощность включающих катушек контактора КТ-6043

Табл.2

Тип контактора включающей катушки, Вт Потребляемая мощность включающей катушки, Вт
КТ-6042Б, КТ-6043Б 125

Номинальная включающая и отключающая способности контактора КТ-6043

Табл.3

Отключаемый ток Ic, А Время обесточивания, с
≤ 100 10
100 <Ic≤ 200 20
200 <Ic≤ 300 30
300 <Ic≤ 400 40
400 <Ic≤ 600 60
400 <Ic≤ 600 80

Структура условного обозначения контактора серии КТ-6043.

КТ-60Х1Х2Б-Х3А-Х4-Х5-У3

КТ — Контактор переменного тока с управлением переменным током
60 — Условный номер серии
Х1

— Условное значение величины номинального тока:

1 – 100А; 2 – 160А; 3 – 250А; 4 – 400А; 5 – 630А.

Х2 — Число полюсов: 2 или 3
Б — Модернизированные контакты.
Х3 — Номинальный ток, А
Х4 — Номинальное напряжение и род тока включающей катушки: 220 AC; 380 AC
Х5 — Исполнение контакторов на токи 400 и 630 А:
при отсутствии — исполнение 1
И2 — исполнение 2
У3 — Климатическое исполнение, категория размещения

Правила по формулированию заказа.

При заказе контактора необходимо указывать:
— типоисполнение контактора;
— число полюсов;
— номинальный ток, А;
— номинальное напряжение и род тока включающей катушки, В;
— исполнения по поставкам — внутригосударственное или экспортное;
— исполнение контакторов на токи 400 и 630А – исполнение 1 или исполнение 2;
— обозначение технических условий предприятия-изготовителя.
Пример записи обозначения контактора двухполюсного на номинальный ток 100А, с включающей катушкой на напряжение 220В частоты 50Гц при его заказе.
— Контактор КТ-6012Б-100А-220АС-У3
Пример записи обозначения контактора трехполюсного на номинальный ток 160А, с включающей катушкой на напряжение 380В частоты 50Гц при его заказе.
— Контактор КТ-6023Б-160А-380АС-У3
Пример записи обозначения контактора двухполюсного на номинальный ток 400А, с включающей катушкой на напряжение  380В исполнения 1 при его заказе.
— Контактор КТ-6042Б-400А-380АC-У3


Двухполюсные контакторы типа КТ-6043 на ток 400 А


1 — блок-контакты; 2 — дугогасительная система; 3 — электромагнит; 4 — рейка; 5 — подшипник; 6 — вал; 7 — рычаг.
I — вертикальная установочная ось; II — горизонтальная установочная ось; III — установочная плоскость контактора.
























Купить контактор КТ-6043, Вы можете обратившись к нам по телефону +7 (812) 906-47-87 или же направив нам письмо на электронную почту – sales@edtal.ru
